Konstrukcijski sustavi

Zašto odabrati gradnju Marlesovim konstrukcijskim sustavima?

Marlesovi konstrukcijski sustavi za montažne kuće spajaju pedesetogodišnje iskustvo, najsuvremenija načela gradnje te ekološki i čovjeku prihvatljive materijale. Time vam osiguravamo zdrav boravak i blagostanje. Naše rješenje je trajno, ekonomično, međunarodno priznato, testirano i cjenovno pristupačno.

Posebnost Marlesove gradnje je izvrsna toplinska izolacija koja pridonosi toplinskoj ugodnosti, a istovremeno smanjuje troškove održavanja i grijanja. Otkrijte naš originalni dizajn za zdrav i ugodan dom.

Tehnologija WoodSpan

Tehnologija Marles WoodSpan inovativno je rješenje koje spaja praksu održive održive gradnje s visokom prakse s visokom funkcionalnošću i estetikom, predstavljajući iskorak u industriji drvenih montažnih kuća.

Tehnologija WoodSpan revolucionarno mijenja gradnju drvenih montažnih kuća, otvarajući mogućnost velikih otvorenih prostora, bez potrebe za međustupovima ili skupim metalnim ojačanjima. Pažljivim planiranjem spajanja drvenih elemenata i odabirom optimalne vrste drva naša tehnologija omogućuje dosad neviđene raspone, a prioritet daje trajnosti i isplativosti. Nazivom tehnologija WoodSpan ističemo našu predanost održivosti, prirodnoj gradnji i inovacijama što predstavlja značajan iskorak u građevinskoj industriji.

  • U Marlesu posebnu pozornost posvećujemo materijalima koje ugrađujemo u naše objekte jer želimo postići maksimalnu životnu okolinu za korisnike naših objekata, a istovremeno minimizirati utjecaj na okoliš. Zato u našim zgradama koristimo isključivo materijale prirodnog podrijetla.

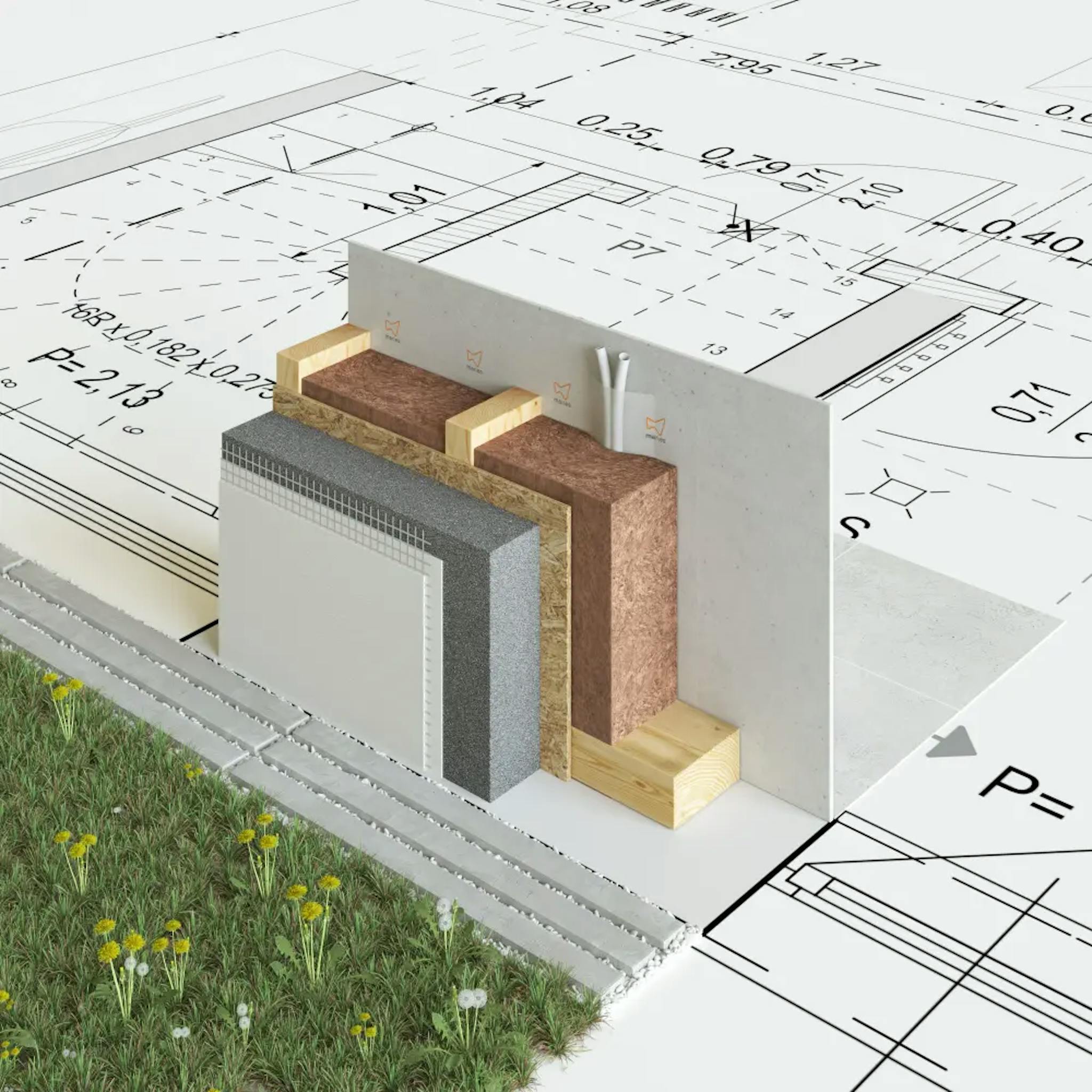

EnergyMax NEO

Ukupna debljina zida:
336.5 mm
Ukupna debljina toplinske izolacije:
280 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
0,12 [W/m2K]
Zvučna izolacija (ovisno o fasadnoj izolaciji):
≥ 46 [dB]
Gips vlaknasta ploča:
15 mm
Parna brana Sd:
≥ 6 m
Drvena nosiva konstrukcija C24:
60/160 mm
Kamena vuna između nosive konstrukcije:
140 mm
Gips vlaknasta ploča:
15 mm / REI 60
Disperzijsko ljepilo
Fasadna izolacija - neopor:
140 mm
Armirna mrežica ugrađena u mort:
3 mm
Ukrasni završni sloj:
2 mm

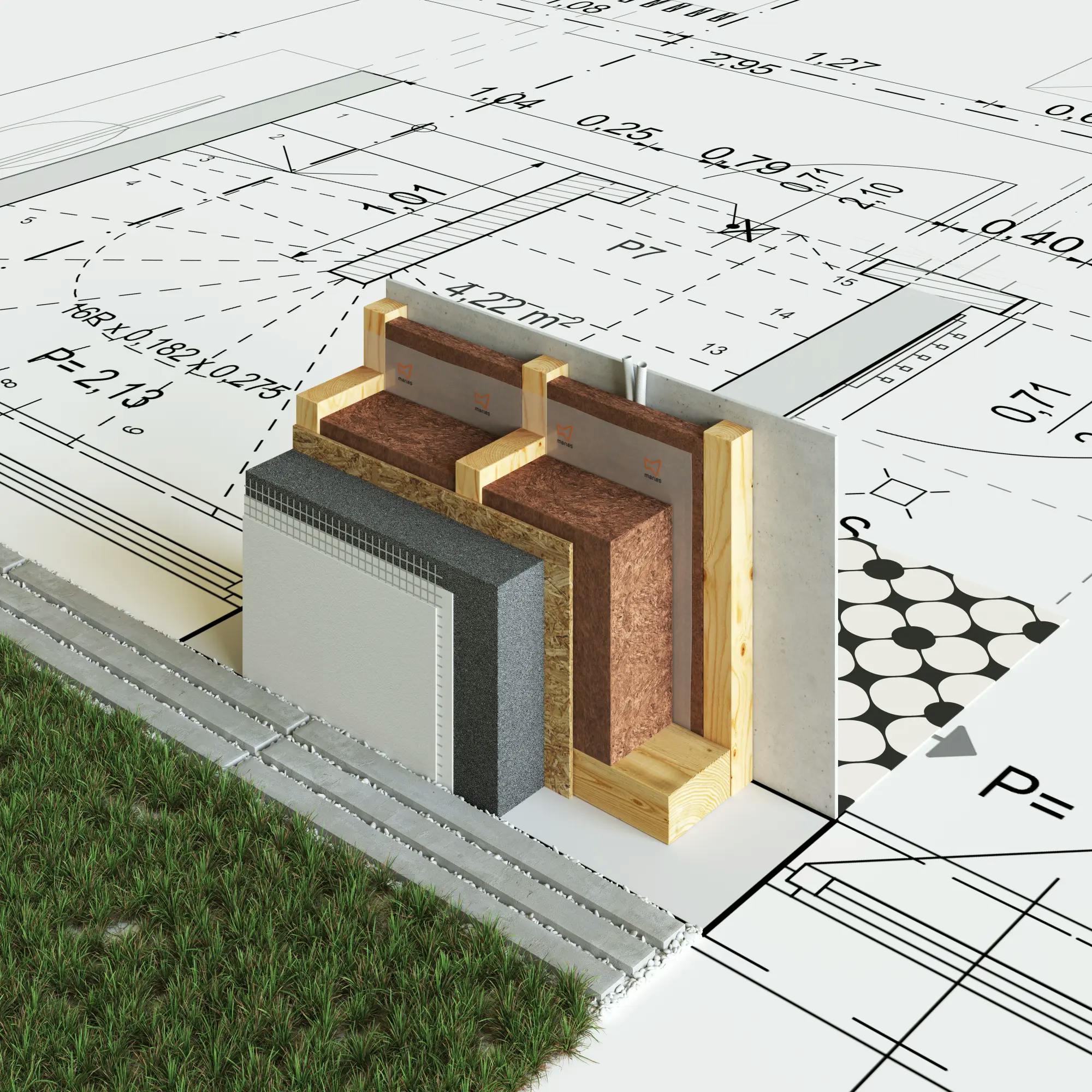

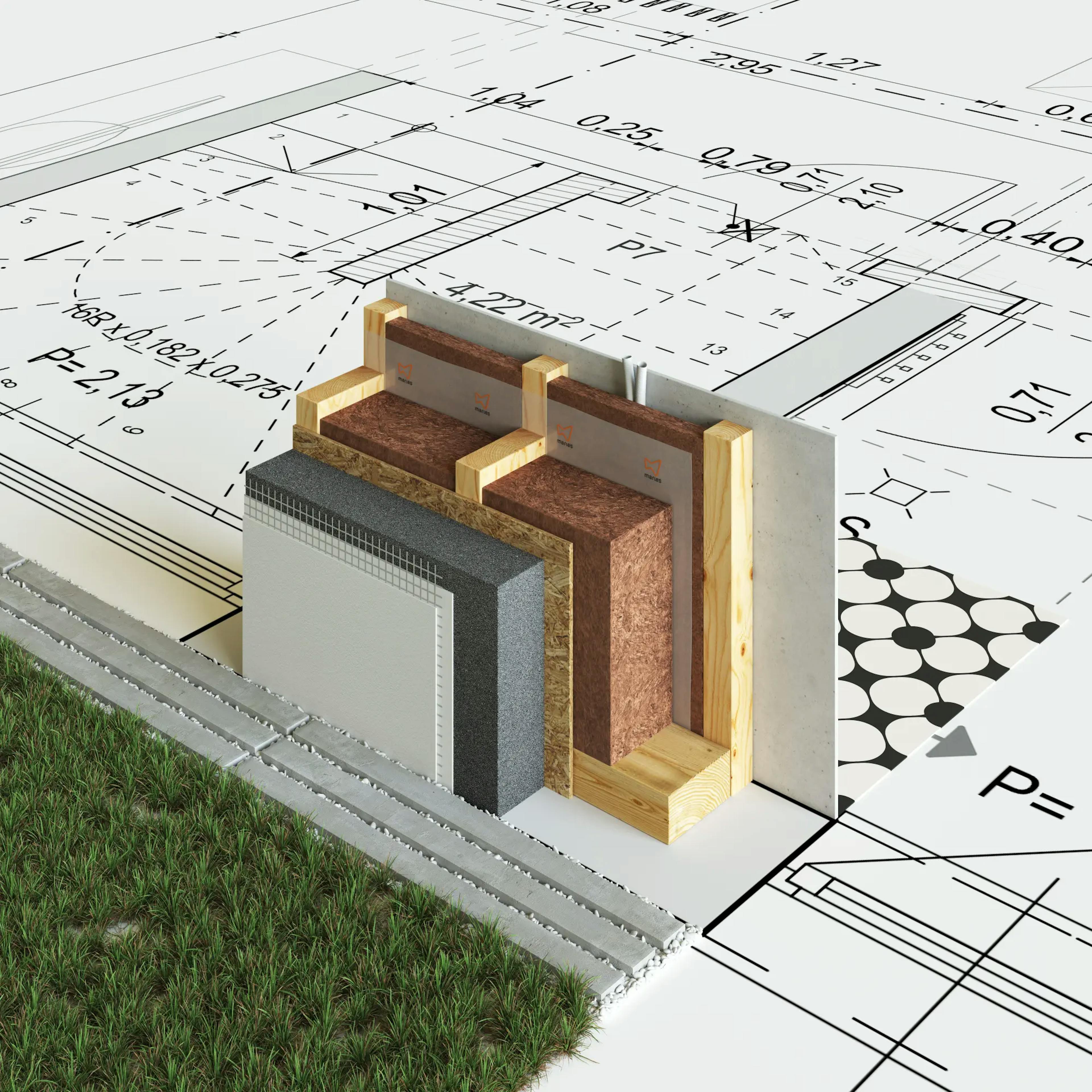

ThermoMax NEO

Ukupna debljina zida:
396.5 mm
Ukupna debljina toplinske izolacije:
340 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
0,10 [W/m2K]
Zvučna izolacija (ovisno o fasadnoj izolaciji):
≥ 46 [dB]
Gips vlaknasta ploča:
15 mm
Drvena instalacijska konstrukcija:
60/60 mm
Kamena vuna u instalacijskoj konstrukciji:
40 mm
Parna brana Sd:
≥ 6 m
Drvena nosiva konstrukcija C24:
60/160 mm
Kamena vuna između nosive konstrukcije:
160 mm
Gips vlaknasta ploča:
15 mm / REI 60
Disperzijsko ljepilo
Fasadna izolacija - neopor:
140 mm
Armirna mrežica ugrađena u mort:
3 mm
Ukrasni završni sloj:
2 mm

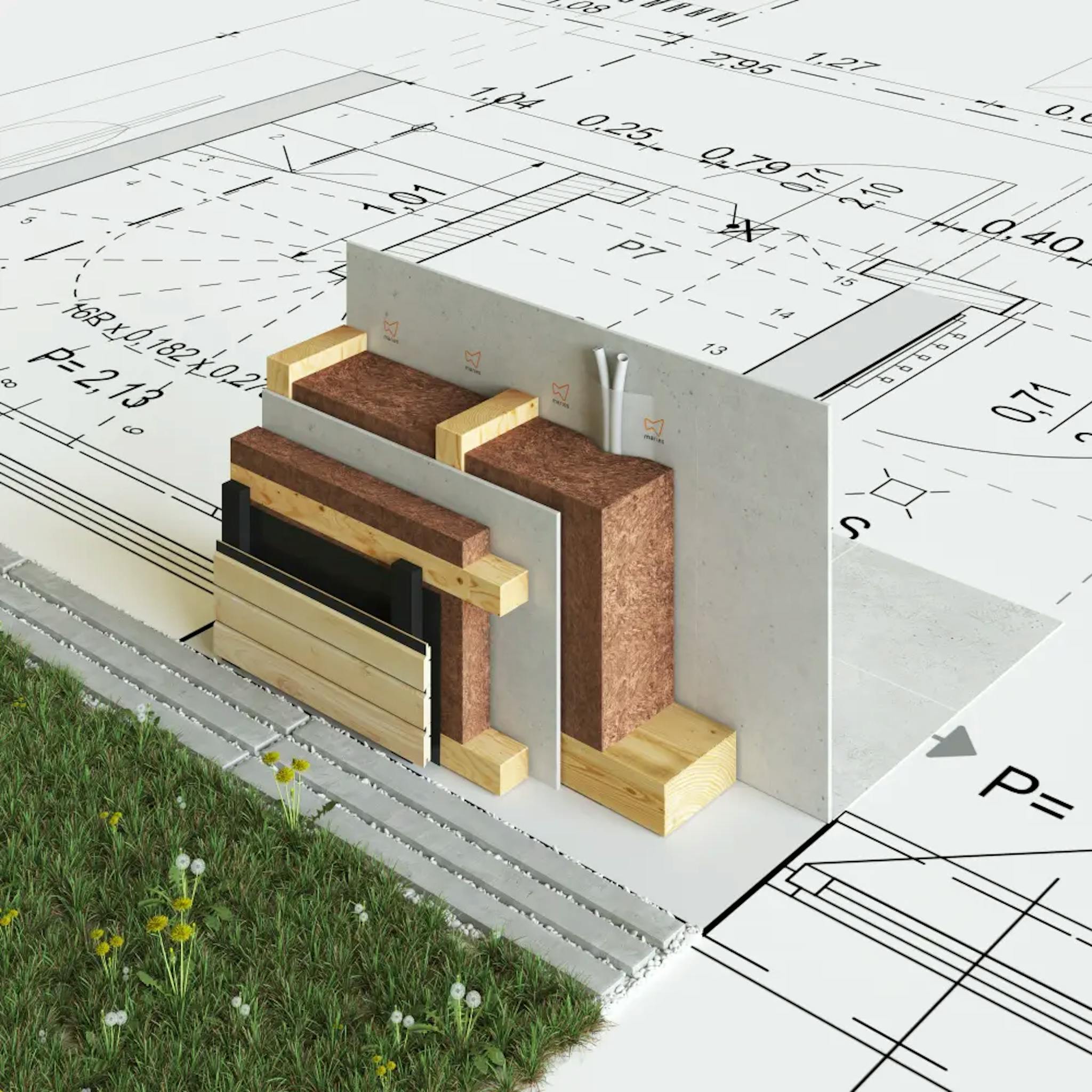

Energy VENT

Ukupna debljina zida:
336 mm
Ukupna debljina toplinske izolacije:
240 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
0,16 [W/m2K]
Zvučna izolacija (ovisno o fasadnoj izolaciji):
≥ 52 [dB]
Gips vlaknasta ploča:
15 mm
Parna brana Sd:
≥ 18 m
Drvena nosiva konstrukcija C24:
60/160 mm
Kamena vuna između nosive konstrukcije:
140 mm
Gips vlaknasta ploča:
15 mm / REI 60
Drvena podkonstrukcija C24:
60/100 mm
Kamena vuna između podkonstrukcije:
100 mm
Paropropusna folija Sd:
≤ 0,3 m
Letve zračnog sloja:
≥30/60
Fasadna obloga

Notranja stena Optimum

Ukupna debljina zida:
130 mm
Zvučna izolacija (ovisno o fasadnoj izolaciji):
≥ 43 [dB]
Vatrootporna gips-vlaknasta ploča:
15 mm
Drvena nosiva konstrukcija C24:
100 mm
Izolacija od kamene vune DP3:
50 mm
Vatrootporna gips-vlaknasta ploča:
15 mm

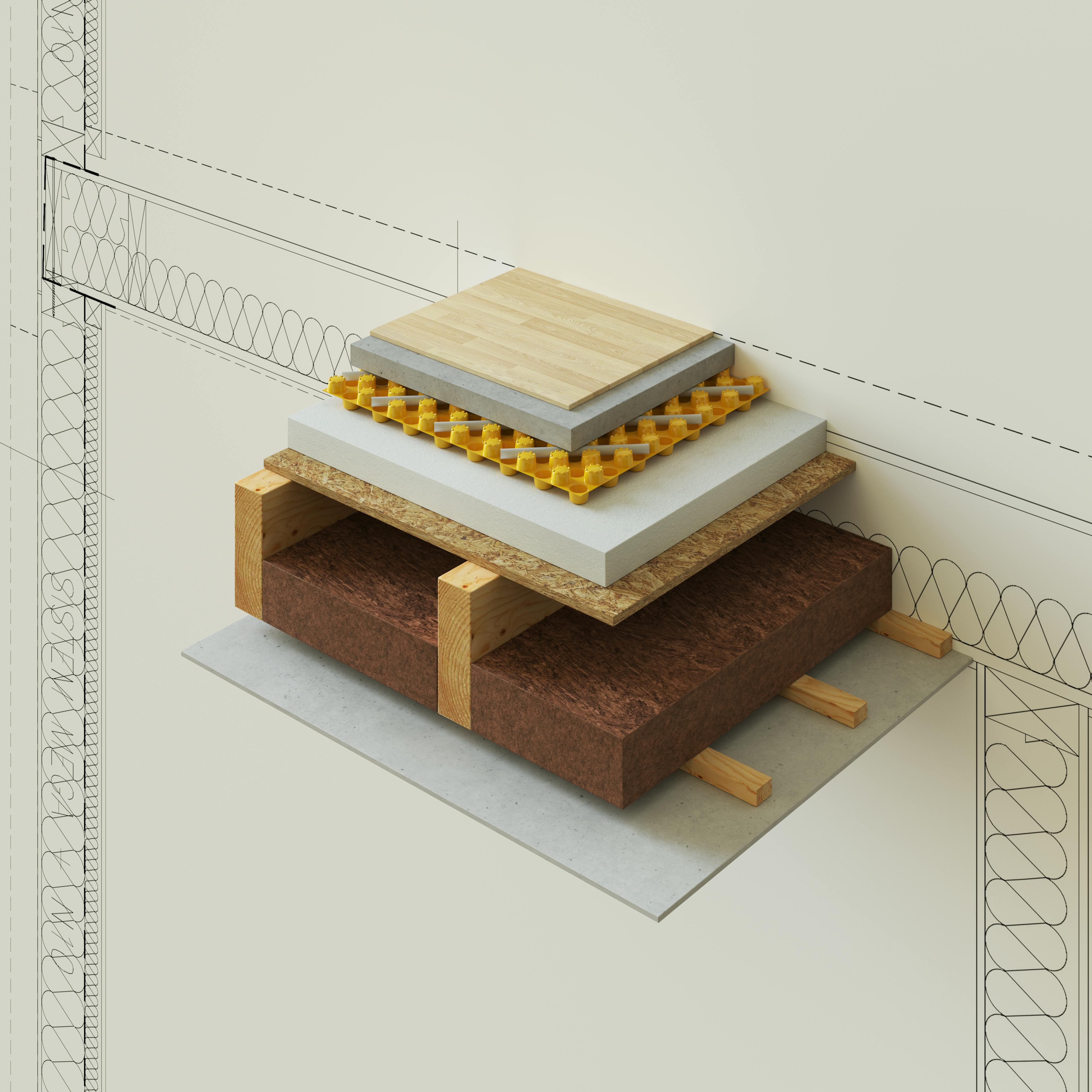

Međukatni strop Optimum

Ukupna debljina stropa:
403 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
≥ 58 [dB]
Podna obloga:
≤ 20mm
Armiran cementni estrih:
45 mm
Sistemska ploča podnog grijanja:
45 mm
EPS 100 – samo u slučaju centralne ventilacije:
80 mm
OSB/3 ploča:
18 mm
Drvena nosiva konstrukcija C24:
60/240
Kamena vuna između nosive konstrukcije:
100 mm
Stropne letve:
60/22 mm
Gips-kartonska ploča:
12,5 mm

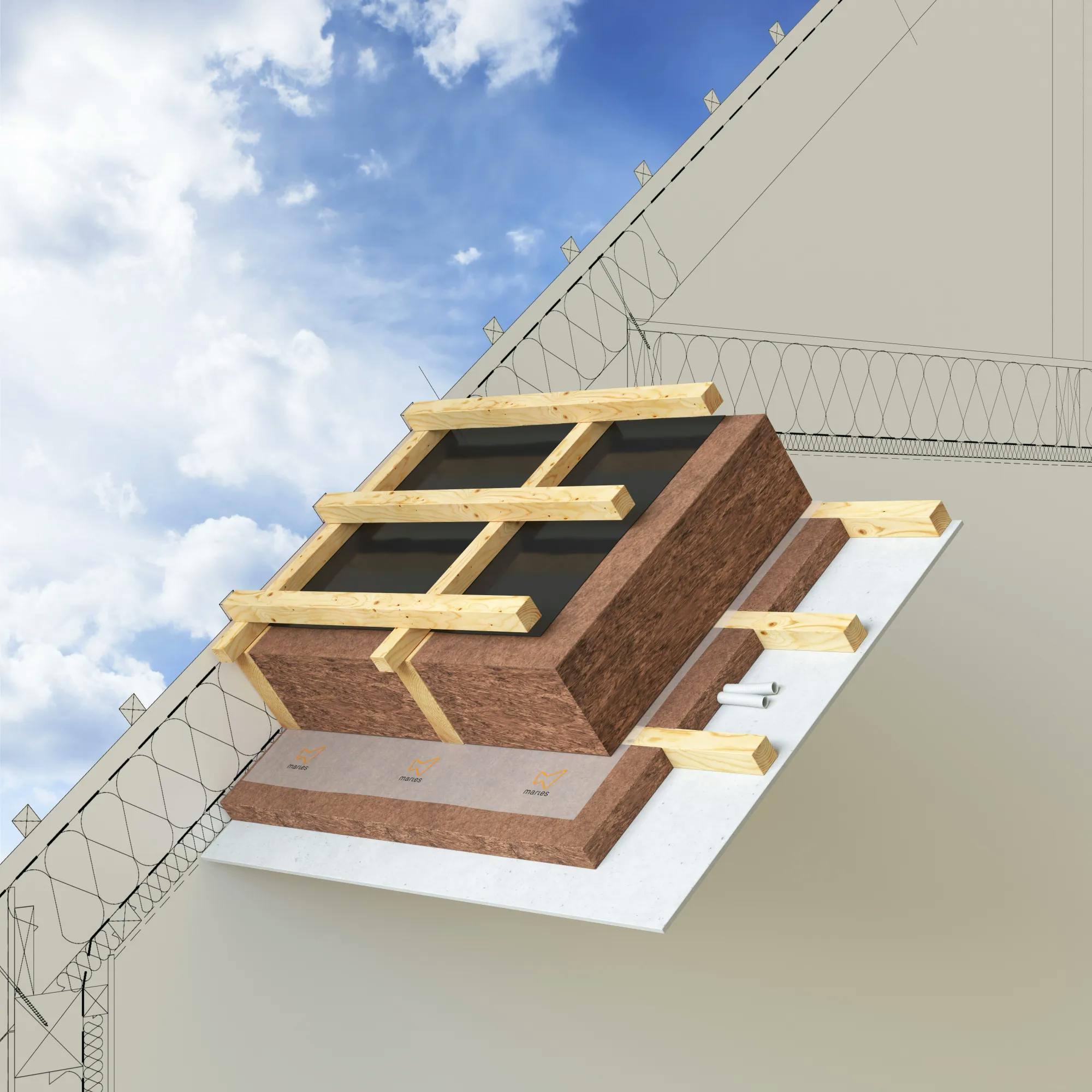

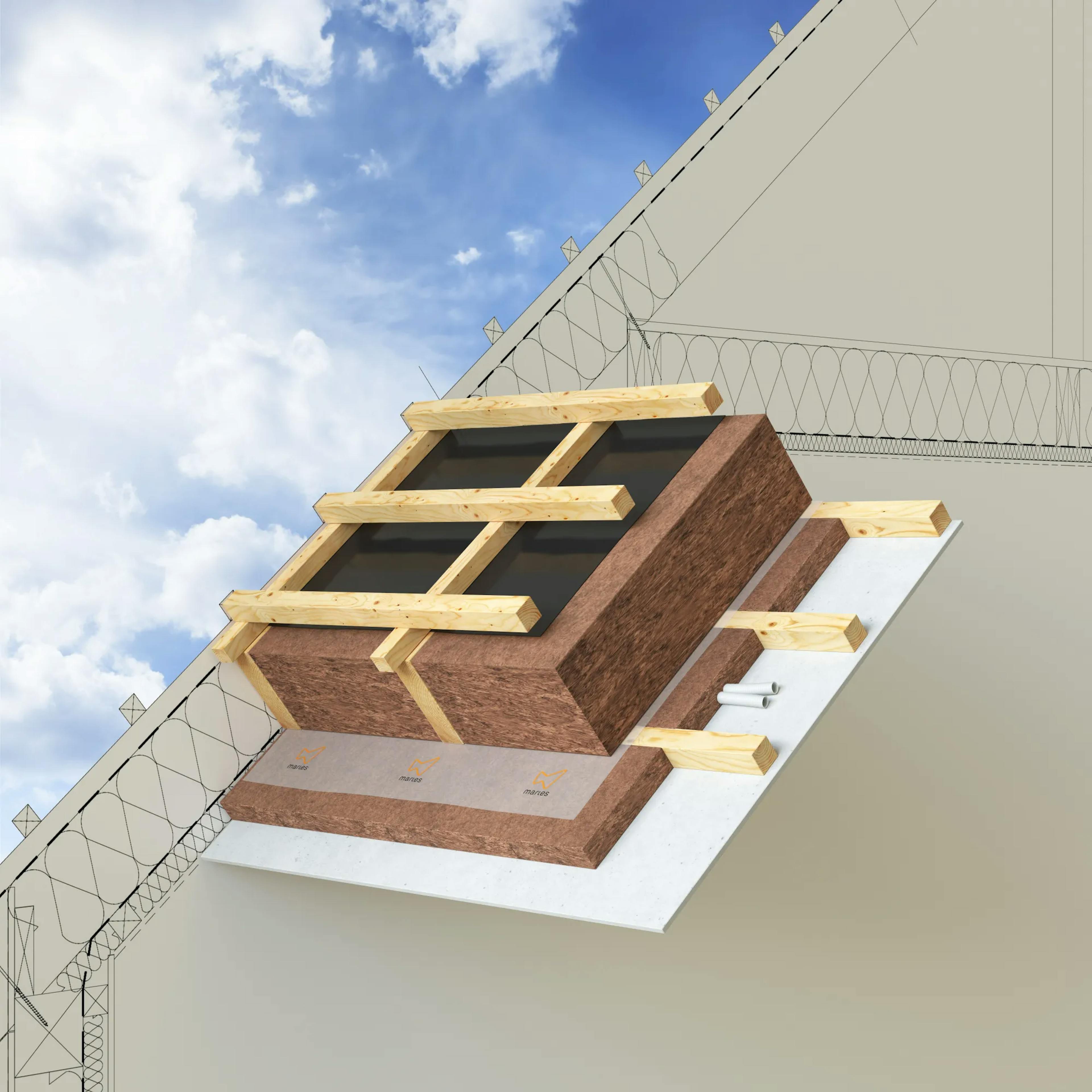

Krovna konstrukcija Energy

Ukupna debljina krova:
389 mm
Ukupna debljina toplinske izolacije:
280 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
0,14 [W/m2K]
Zvočna izolativnost (odvisno od fasadne izolacije):
≥ 46 [dB]
Krovne letve:
48/48 mm
Kontra letve:
48/48 mm
Paropropusna folija Sd:
≤ 0,3 m
Drvena nosiva konstrukcija C24:
80/220 mm ili 60/240 mm
Kamena vuna između nosive konstrukcije:
220 mm ili 240 mm
Parna brana Sd:
≥ 18 m
Stropne letve:
60/60 mm ili 60/44 mm
Kamena vuna između letvi:
60 mm ili 40 mm
Gips-kartonska ploča:
12,5 mm

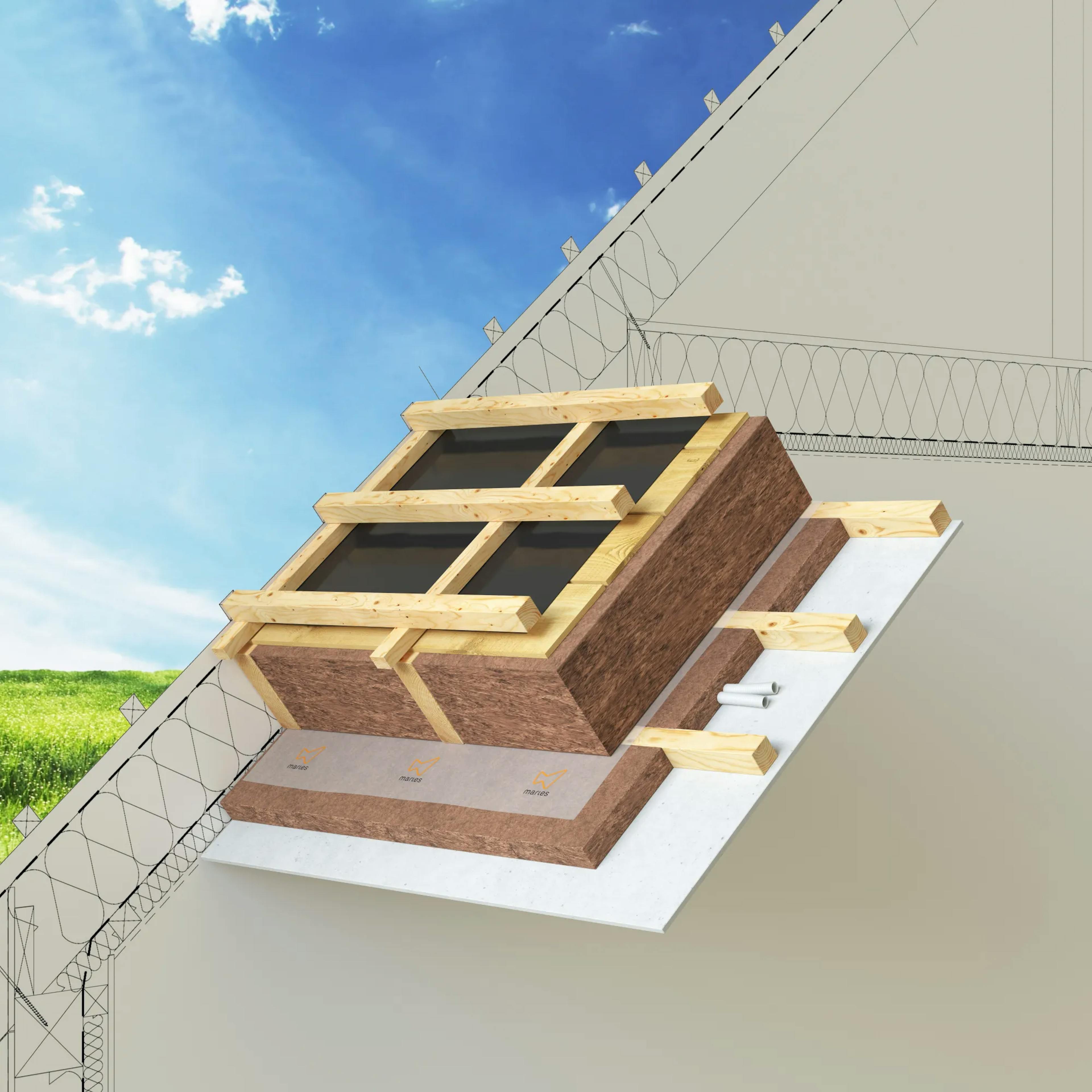

Krovna konstrukcija Energy+

Ukupna debljina krova:
389 mm
Ukupna debljina toplinske izolacije:
280 mm
Toplinska vodljivost (ovisno o izolaciji fasade):
0,14 [W/m2K]
Zvočna izolativnost (odvisno od fasadne izolacije):
≥ 52 [dB]
Krovne letve:
48/48 mm
Kontra letve:
48/48 mm
Paropropusna folija Sd:
≤ 0,3 m
Daske:
24 mm
Drvena nosiva konstrukcija C24:
80/220 mm ili 60/240 mm
Kamena vuna između nosive konstrukcije:
220 mm ili 240 mm
Parna brana Sd:
≥ 18 m
Stropne letve:
60/60 mm ili 60/44 mm
Kamena vuna između letvi:
60 mm ili 40 mm
Gips-kartonska ploča:
12,5 mm
